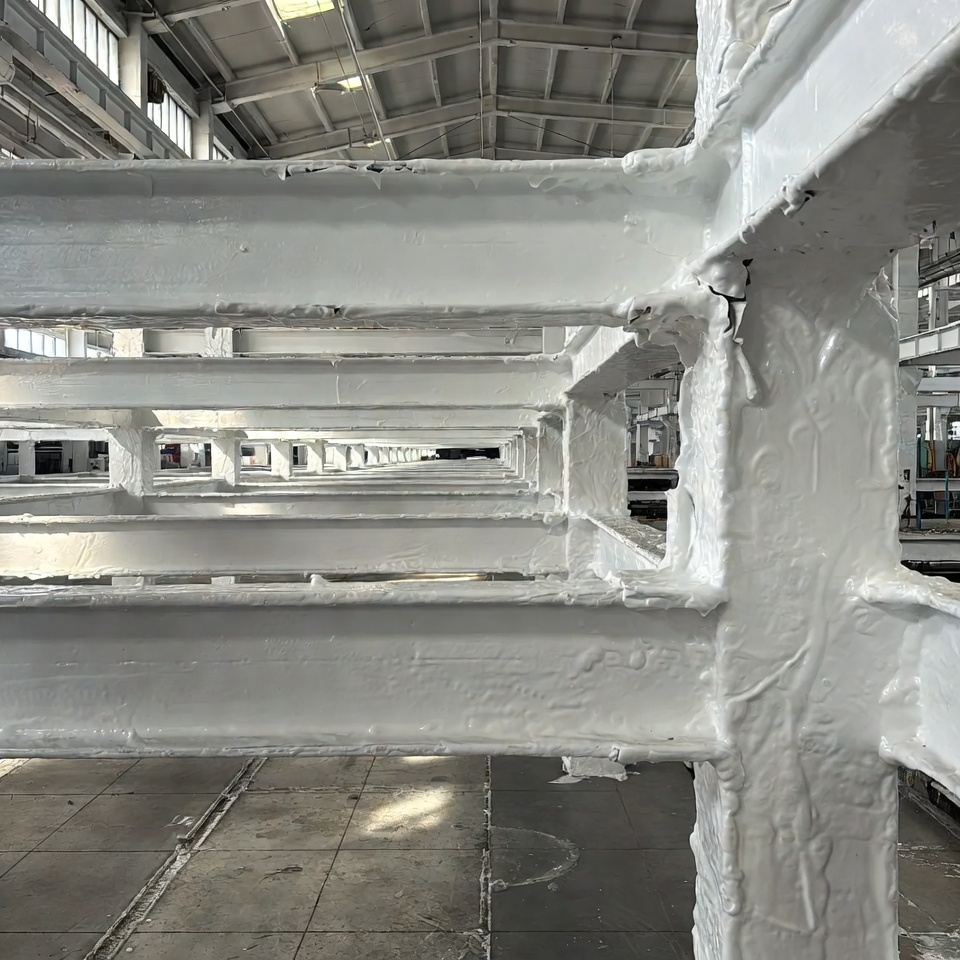

Пассивная и активная огнезащита промышленных конструкций
Разграничение методов противодействия огню и роль теплоизоляционного барьера
Противопожарная защита промышленного объекта опирается на два взаимодополняющих направления. Активные системы — спринклерные и дренчерные установки, газовое или порошковое пожаротушение — срабатывают непосредственно при возникновении возгорания. Их задача в подавлении пламени или снижении температуры в зоне горения. Пассивная огнезащита, к которой относится Техническая теплоизоляция для парогенераторов, выполняет принципиально иную функцию: она продлевает время, в течение которого стальной или железобетонный каркас сохраняет несущую способность, даже если активные средства не сработали или исчерпали ресурс. Теплоизоляционный барьер физически отделяет поверхность конструкции от высокотемпературной газовой среды, ограничивая теплопередачу и замедляя нагрев металла.
Базовым ориентиром для проектирования служит свод правил СП 2.13130.2020, классифицирующий требуемые пределы огнестойкости для конструкций разного функционального назначения. Без пассивного изолирующего слоя незащищённый стальной профиль достигает критической температуры, при которой начинается потеря прочности, за несколько минут — задолго до завершения эвакуации или начала работы пожарных подразделений.
Физические основы замедления нагрева несущего каркаса при термическом воздействии
Сталь, оставаясь негорючей, интенсивно теряет механические характеристики при нагреве выше 500–550 °C. Предел текучести снижается, развиваются пластические деформации, и элемент перестаёт воспринимать расчётную нагрузку. Изолирующий материал работает как термическое сопротивление: передача тепла от раскалённых газов к металлу лимитируется низкой теплопроводностью слоя и его теплоёмкостью. Например, плита из минеральной ваты плотностью 100 кг/м³ демонстрирует коэффициент теплопроводности около 0,045 Вт/(м·К) при 20 °C, а при 600 °C это значение возрастает до 0,15–0,20 Вт/(м·К), что всё равно на порядок ниже теплопроводности стали. Темп нагрева конструкции определяется также толщиной изоляции и долей тепла, расходуемой на прогрев самого защитного массива. Чем толще и теплоёмче барьер, тем медленнее растёт температура поверхности металла.
Принцип действия и классификация изоляционных систем
Механизм образования теплоизолирующего коксового слоя при вспучивании
Вспучивающиеся покрытия относятся к реактивному типу пассивной защиты. При температуре около 200–250 °C входящие в состав полифосфатные соединения запускают химическую реакцию с выделением газов, и слой толщиной в доли миллиметра вспенивается в объёмный коксовый каркас. Кратность вспучивания обычно лежит в диапазоне 30–70, что позволяет получить стабильный теплоизолирующий слой в несколько сантиметров. Сухая плёнка исходного покрытия может составлять 1–3 мм, а после активации формируется ячеистая структура с низкой плотностью и теплопроводностью порядка 0,02–0,05 Вт/(м·К). Этот коксовый слой экранирует сталь от конвективного и лучистого теплового потока, предотвращая быстрый выход на критическую температуру. Эффективность подобных составов напрямую связана с адгезией к подложке и равномерностью нанесения, так как локальные отслоения немедленно создают канал для прямого нагрева металла.
Блокировка теплового потока с помощью жёстких плитных и напыляемых материалов
Конструктивная огнезащита, представленная жёсткими плитами на основе минеральной ваты, вермикулита или перлитоцементными составами, реализует иной механизм: высокая теплоёмкость и низкая теплопроводность слоя задерживают тепловую волну без изменения геометрии материала. Плотность вермикулитовых плит находится в пределах 400–600 кг/м³, а их теплопроводность при 1000 °C не превышает 0,25 Вт/(м·К). Такие плиты монтируются с механическим креплением и, в отличие от тонкослойных покрытий, не зависят от химической реакции активации, что делает поведение защиты более предсказуемым в условиях нестандартного температурного режима. Напыляемые составы на цементном или гипсовом связующем с лёгкими заполнителями обеспечивают монолитное покрытие без швов, блокируя тепловой поток по всей поверхности. Выбор между плитной и напыляемой системой определяется геометрией узлов, доступностью монтажа и требуемым пределом огнестойкости.
Выбор огнеизоляции с учётом типа конструкции и условий среды
Расчёт требуемого предела огнестойкости по нормативным критериям
Нормирование ведётся через предел огнестойкости, обозначаемый буквой R для несущей способности, E для целостности и I для теплоизолирующей способности. Для стального каркаса основным является показатель R, измеряемый в минутах. Взрывопожароопасные производства нефтехимии могут требовать предела R120, тогда как для складских объектов с нормируемой пожарной нагрузкой достаточен R60. Испытания проводятся по ГОСТ 30247.0-94 с воспроизведением стандартной температурной кривой, при которой через 30 минут температура среды достигает 845 °C, а через 60 минут — 945 °C. Подбор проектной толщины и типа изоляции ведётся из условия, что температура поверхности стали за нормативное время не превысит критическую (обычно 500 °C). Расчёт выполняется по аппроксимационным формулам или с помощью валидированных конечно-элементных моделей, учитывающих теплофизические свойства конкретного изоляционного материала.
Влияние приведённой толщины металла и геометрии сечения на скорость прогрева
Скорость нагрева конструкции определяется не только свойствами изоляции, но и собственной массивностью профиля. Приведённая толщина металла — отношение площади поперечного сечения к обогреваемому периметру — служит ключевым параметром. Профиль с приведённой толщиной 4 мм прогревается до 500 °C примерно вдвое быстрее, чем профиль с показателем 10 мм при одинаковой защите. Это напрямую влияет на требуемую толщину изолирующего слоя: лёгкие тонкостенные элементы нуждаются в более массивной защите. При расчётах учитывается и конфигурация сечения: открытые двутавры и швеллеры имеют большую поверхность теплообмена по сравнению с замкнутыми коробчатыми профилями, что ускоряет набор критической температуры и требует применения изоляции с пониженной теплопроводностью.
Учёт вибраций и химически агрессивных сред при подборе пассивной защиты
Эксплуатационные нагрузки, выходящие за пределы стандартного термического сценария, способны разрушить огнезащитный слой ещё до пожара. Постоянные вибрации от компрессорного оборудования или мостовых кранов требуют от системы покрытия высокой адгезионной и когезионной прочности, а также определённой эластичности, чтобы компенсировать микроперемещения без трещинообразования. В химических цехах с кислыми парами или парами растворителей вспучивающиеся составы на органической основе могут деградировать, поэтому предпочтение отдают минеральным плитам или напыляемым цементным композициям, стойким к конкретной среде. Сопротивление коррозии под огнезащитным слоем также нормируется, и перед нанесением проводится подготовка поверхности до степени Sa 2½ по ISO 8501-1 с обязательным грунтованием.
Полевые методы верификации адгезии и сплошности покрытия без разрушения
Контроль качества нанесённой изоляции не должен нарушать её целостность, поэтому применяют неразрушающие инструментальные методики. Адгезию к стали измеряют портативными адгезиметрами, фиксирующими усилие отрыва — нормативным считается показатель не ниже 0,5 МПа для вспучивающихся составов. Толщина сухого слоя проверяется магнитными или вихретоковыми толщиномерами, а для плитных конструкций — механическим щупом в специально оставленных зазорах. Сплошность покрытия оценивают искровыми дефектоскопами низкого напряжения, выявляющими поры, непрокрасы и трещины. Дополнительно применяют тепловизионную съёмку при имитации нагрева или ультразвуковую дефектоскопию для обнаружения отслоений на границе раздела. Такие проверки подтверждают соответствие системы проектным характеристикам и закладываются в программу приёмо-сдаточных испытаний.
